การดูแลรักษาท่อก๊าซให้มีประสิทธิภาพและปลอดภัยสูงสุดเป็นสิ่งสำคัญอย่างยิ่งในการใช้งานก๊าซอุตสาหกรรม ก๊าซทางการแพทย์ และก๊าซสำหรับอาหาร บทความนี้จะให้ความรู้เกี่ยวกับการป้องกันการเกิดสนิมภายในท่อก๊าซและการเลือกใช้สารละลายสำหรับตรวจสอบรอยรั่วอย่างถูกต้องเพื่อความปลอดภัยสูงสุดของผู้ใช้งาน

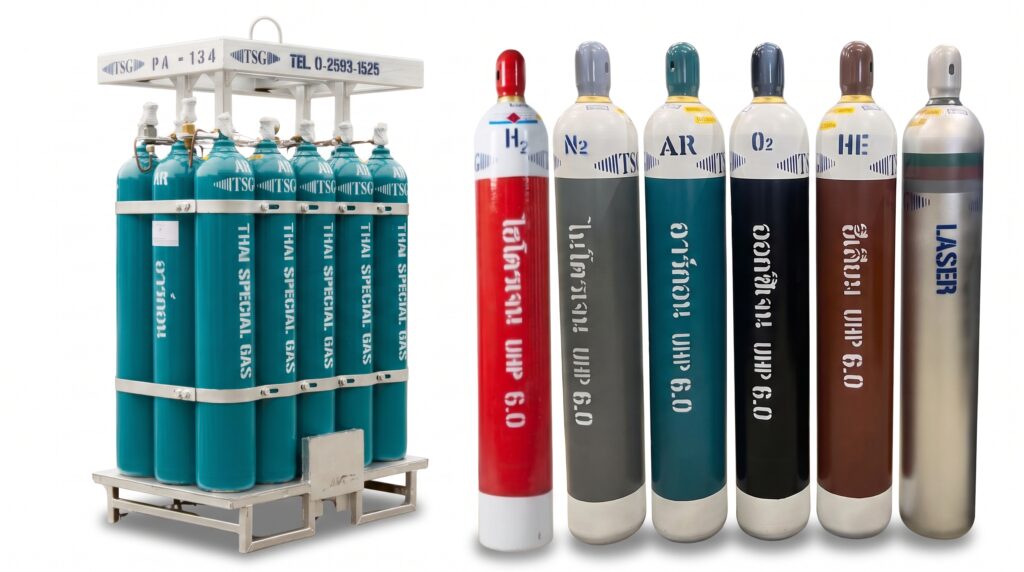

คำว่า “ท่อก๊าซ” (Cylinder) ให้ครอบคลุมอุปกรณ์บรรจุก๊าซแรงดันสูงหลากหลายรูปแบบ ได้แก่
- ถังก๊าซเดี่ยว (Single Cylinders)
- ชุดถังก๊าซประกอบรวม (Pack Cylinders)
- ท่อบรรจุก๊าซแรงดันสูงขนาดใหญ่ (High-Pressure Tubes) รวมถึงระบบที่ติดตั้ง ณ สถานที่ใช้งานของลูกค้า (Installations at customer sites)

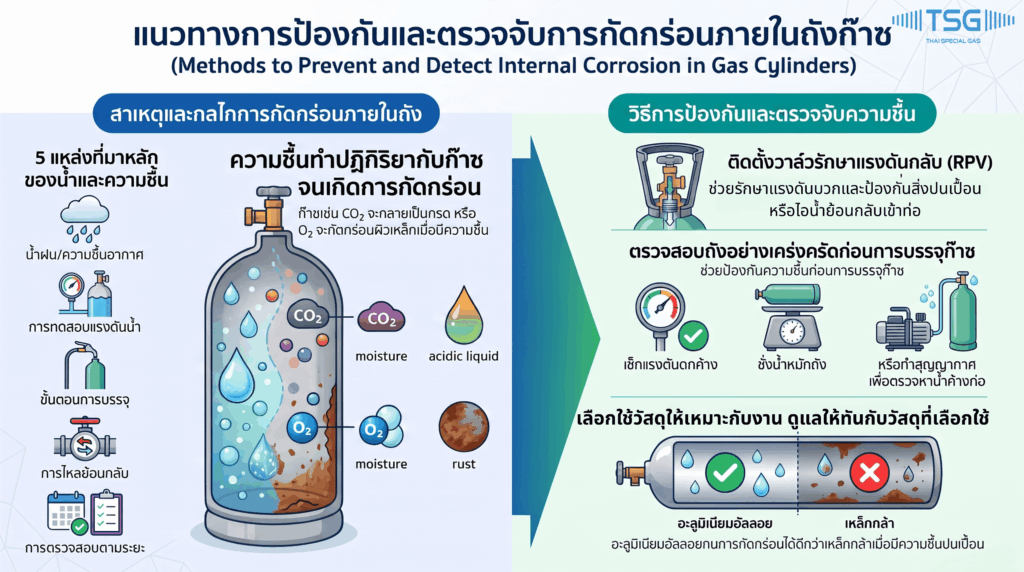

สาเหตุและการป้องกันการเกิดสนิมภายในท่อก๊าซ (Internal Corrosion)
ปัญหาการกัดกร่อนหรือสนิมภายในท่อก๊าซ โดยเฉพาะท่อเหล็ก ( Steel cylinders ) มักเกิดจากความชื้นหรือน้ำที่หลุดรอดเข้าไปทำปฏิกิริยากับก๊าซบางชนิด โดยกลไกหลักเกิดจากสภาวะความเป็นกรดเมื่อก๊าซอย่างคาร์บอนไดออกไซด์ผสมกับน้ำ หรือปฏิกิริยาออกซิเดชันเมื่อก๊าซออกซิเจนผสมกับน้ำ
แหล่งที่มาของความชื้นมักเกิดจากพฤติกรรมการใช้งานและสภาพแวดล้อม ดังนี้
- การไหลย้อนกลับของน้ำ (Water backflow): เกิดเมื่อแรงดันภายในถังก๊าซลดต่ำลงจนน้อยกว่าแรงดันในระบบกระบวนการของลูกค้า (Customer Process Line) ส่งผลให้ของเหลวหรือน้ำในกระบวนการไหลย้อนกลับเข้าสู่ถัง
- น้ำฝนและสภาพอากาศ: น้ำฝนอาจเข้าสู่ท่อได้หากเปิดวาล์วทิ้งไว้หลังใช้งาน หรือความชื้นในอากาศอาจควบแน่นเข้าไปในท่อหากเก็บท่อที่เปิดวาล์วทิ้งไว้
- การจุ่มน้ำ (Water immersion): การนำท่อไปแช่น้ำระหว่างใช้งานอาจทำให้น้ำซึมเข้าทางวาล์วที่ปิดไม่สนิทหรือเกลียวคอท่อได้
- การไหลย้อนกลับของน้ำระหว่างการใช้งาน (Water Backflow During Use): เกิดเมื่อแรงดันภายในถังก๊าซลดต่ำลงจนน้อยกว่าแรงดันในระบบกระบวนการของลูกค้า (Customer Process Line) ส่งผลให้ของเหลวหรือน้ำในกระบวนการไหลย้อนกลับเข้าสู่ถัง
- น้ำจากการทดสอบแรงดันน้ำของผู้ผลิต (Water from Manufacturer’s Hydraulic Test): เกิดจากการไล่น้ำและอบแห้งไม่สมบูรณ์หลังจากขั้นตอนการทดสอบแรงดันน้ำ (Hydrostatic/Proof Test) ซึ่งเป็นข้อบังคับขั้นต้นจากโรงงานผู้ผลิต ทำให้มีน้ำตกค้าง และหากไม่มีการรักษาสภาพความแห้งไว้ น้ำนี้อาจจะเริ่มกัดกร่อนได้ทันที
กลไกการเกิดการกัดกร่อนภายในถังก๊าซ (Internal Corrosion Mechanisms)
เมื่อน้ำหรือความชื้นอิสระ (Free moisture) เล็ดลอดเข้าสู่ภายในถังก๊าซ จะเกิดปฏิกิริยากับก๊าซที่บรรจุอยู่จนนำไปสู่การกัดกร่อนทางเคมี โดยสามารถจำแนกกลไกหลักตามมาตรฐาน ดังแสดงในตารางเปรียบเทียบต่อไปนี้
หัวข้อ / พารามิเตอร์ | การกัดกร่อนจากกรด (Acidic Corrosion) | การกัดกร่อนจากก๊าซออกซิไดซ์ (Oxidizing Gas Corrosion) |
ก๊าซที่ก่อให้เกิดปฏิกิริยา (Reactive Gases) | ก๊าซคาร์บอนไดออกไซด์ (CO2), ก๊าซซัลเฟอร์ไดออกไซด์ (SO2) | ก๊าซออกซิเจน (O2) และก๊าซออกซิไดซ์อื่นๆ |
กลไกการเกิดปฏิกิริยา (Mechanism) | ก๊าซละลายน้ำแล้วทำปฏิกิริยากลายเป็นสารละลายกรด (เช่น CO2 ละลายน้ำเกิดเป็นกรดคาร์บอนิก) แล้วเข้ากัดกร่อนทำลายเนื้อโลหะของถัง | ก๊าซเข้าทำปฏิกิริยาออกซิเดชันกับเนื้อโลหะโดยตรง โดยมีความชื้นทำหน้าที่เป็นตัวเร่งปฏิกิริยา (Catalyst) |

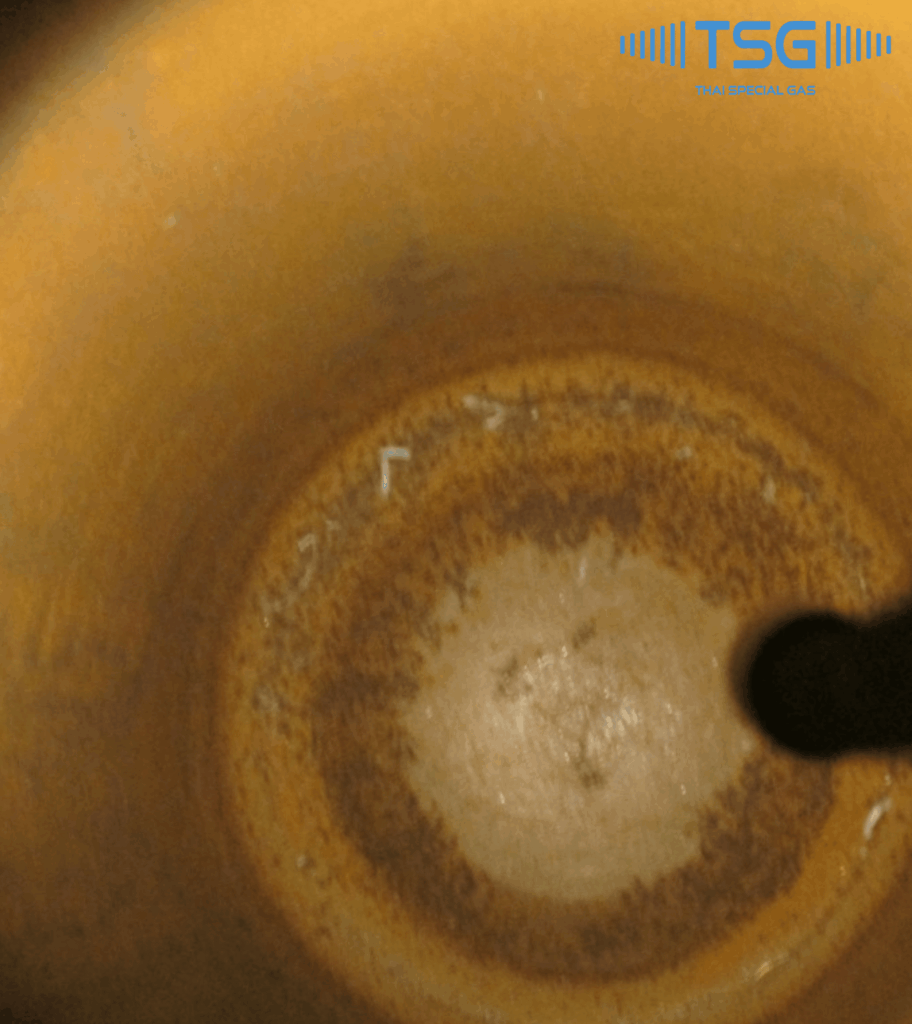

ลักษณะความเสียหายที่ปรากฏ (Visual Indications) | เกิดการกัดกร่อนทั่วไปเป็นบริเวณกว้าง (General corrosion), การกัดกร่อนเป็นเส้น (Line corrosion) หรือการกัดกร่อนแบบหลุม (Pitting corrosion) โดยมักเกิดขึ้นเด่นชัดบริเวณรอยต่อระหว่างก๊าซและของเหลว/น้ำ (Gas/Liquid Interface) | เกิดการกัดกร่อนแพร่กระจายตัวเป็นบริเวณกว้างสม่ำเสมอกันทั่วทั้งผิวสัมผัสภายในถัง (Widespread corrosion over internal surface) |
ข้อควรระวังพิเศษ: การแตกร้าวจากการกัดกร่อนร่วมกับความเค้น (Stress Corrosion Cracking – SCC)
สำหรับถังเหล็กที่ใช้บรรจุก๊าซคาร์บอนมอนอกไซด์ (CO) หรือส่วนผสมของ CO/CO2 มีความเสี่ยงสูงมากที่จะเกิดการแตกร้าวจากการกัดกร่อนร่วมกับความเค้น (SCC) ตามข้อกำหนดในมาตรฐาน ดังนัั้น ท่อที่บรรจุ ก๊าซคาร์บอนมอนอกไซด์ (CO) หรือส่วนผสมของ CO/CO2 ทางบริษัท ไทยเปเชี่ยลแก๊ส ดำเนินการควบคุมปริมาณความชื้นภายในถังอย่างเคร่งครัดเป็นพิเศษ โดยต้องวิเคราะห์และควบคุมให้อยู่ในระดับน้อยกว่า 5 ppm เท่านั้น เพื่อป้องกันความเป็นอันตรายอันตราย ต่อโครงสร้างของท่อแรงดัน
การป้องกันความชื้นเข้าสู่ถังและการใช้ RPV (Prevention Strategies & Residual Pressure Valves)

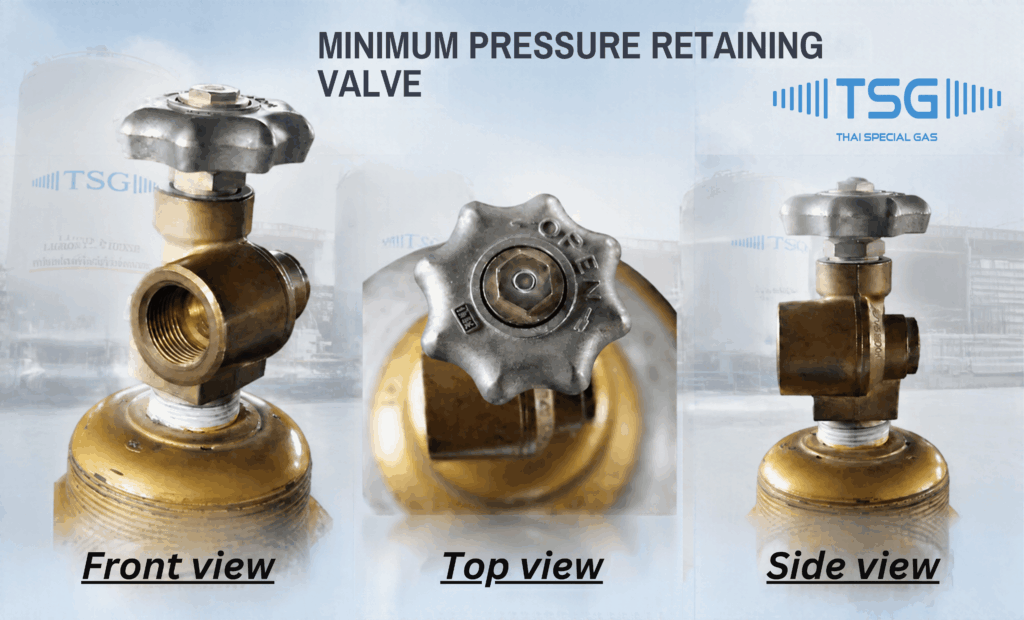

ประโยชน์ของวาล์วรักษาแรงดันตกค้าง (Residual Pressure Valve – RPV)
การติดตั้ง RPV ชนิด Type 1 ซึ่งมีฟังก์ชันกักเก็บแรงดันบวกคงเหลือไว้ภายในถัง และมีกลไกกันไหลย้อน (Non-return feature) ถือเป็นมาตรการที่มีประสิทธิภาพสูงสุดในการป้องกันไม่ให้น้ำ ความชื้น หรือของเหลวจากกระบวนการของลูกค้าไหลย้อนกลับเข้าสู่ถัง
แนวทางปฏิบัติในการป้องกันน้ำและ ความชื้นเข้าถัง
- ถังเดี่ยว (Single Cylinders):
- ปิดวาล์วให้สนิททันทีหลังจบการใช้งาน
- ส่งคืนถังโดยรักษาแรงดันก๊าซตกค้าง (Positive residual pressure) ไว้เสมอ
- ติดตั้งวาล์ว RPV (Residual Pressure Valve – RPV)ที่มีฟังก์ชันกันไหลย้อน
- ชุดถังก๊าซประกอบรวมและกลุ่มภาชนะบรรจุเชื่อมต่อแบบพ่วง (Pack of Cylinders )
- ชุดถังก๊าซ (Bundles) ต้องมีวาล์วหลัก (Main valve) อย่างน้อย 1 ตัวเสมอ และต้องปิดวาล์วหลักทุกครั้งหลังใช้งาน หรือเลือกใช้วาล์ว RPV เป็นวาล์วหลัก
- การติดตั้ง ณ สถานที่ใช้งานของลูกค้า (Customer Installations):
- ติดตั้งวาล์วกันไหลย้อน (Non-return valve) ไว้ที่ไลน์ท่อกระบวนการผลิตของลูกค้า หากมีความเสี่ยงที่น้ำหรือของเหลวจะไหลย้อนกลับ
- ขั้นตอนการบรรจุ (Filling Operations):
- ตรวจสอบสภาพท่อและวาล์วก่อนการบรรจุทุกครั้ง

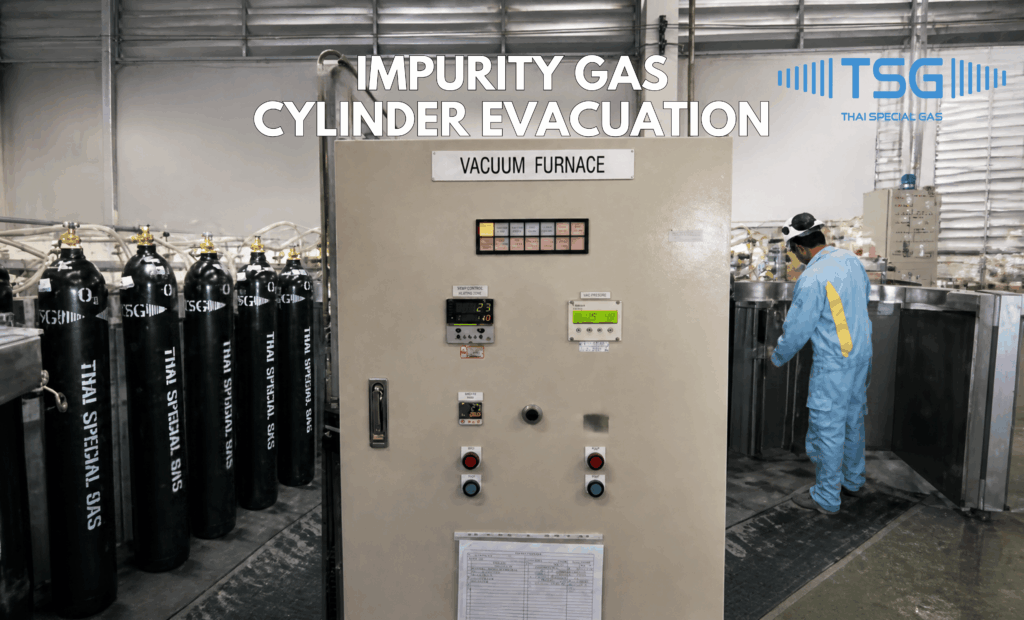

- การดูดสูญญากาศถังก๊าซ ( Gas Cylinder Evacuation): ทำสุญญากาศได้ถึงระดับที่กำหนดในเวลาที่ตั้งไว้ทุกครั้งก่อนการบรรจุเพื่อ กำจัดความชื้นและสิ่งเจือปนอากาศต่างๆ ก่อนบรรจุก๊าซเข้าสู่ระบบ

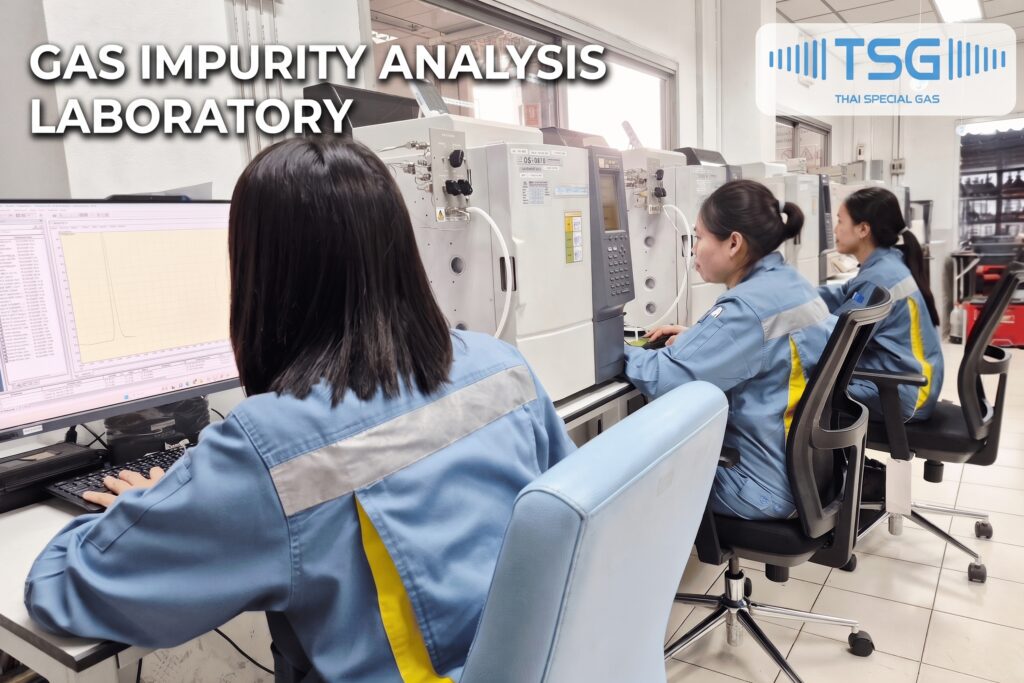

- ขั้นตอนการตรวจสอบสิ่งเจือปน (Laboratory )
- ขั้นตอนการตรวจสอบวัดความชื้น การใช้เครื่องวัดความชื้น (Moisture Meters) ที่มีความแม่นยำ และ ผ่านการสอบเทียบตามมาตรฐานสากลโดยฝ่ายควบคุมคุณภาพ
วิธีการตรวจหาการกัดกร่อนภายใน (Corrosion Detection Methods)
- การทดสอบด้วยคลื่นเสียงความถี่สูง (UE) เป็นเทคนิคขั้นสูง ใช้เวลาสั้น นำมาใช้สำหรับการตรวจสอบตามรอบระยะเวลา (Periodic inspection)

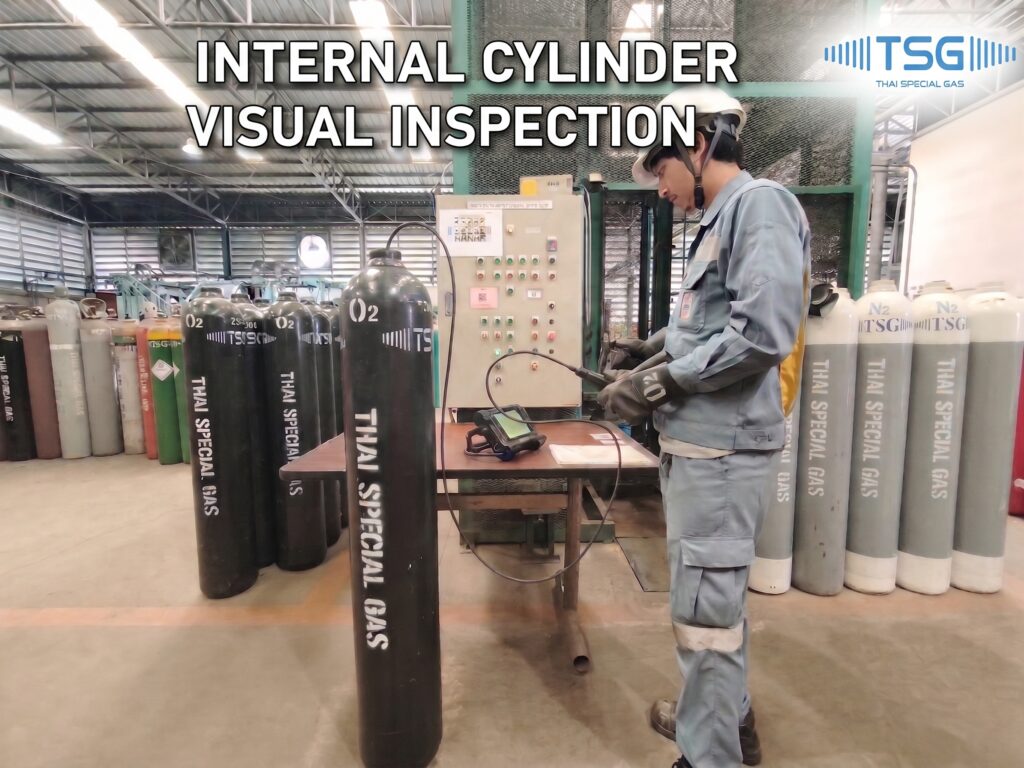

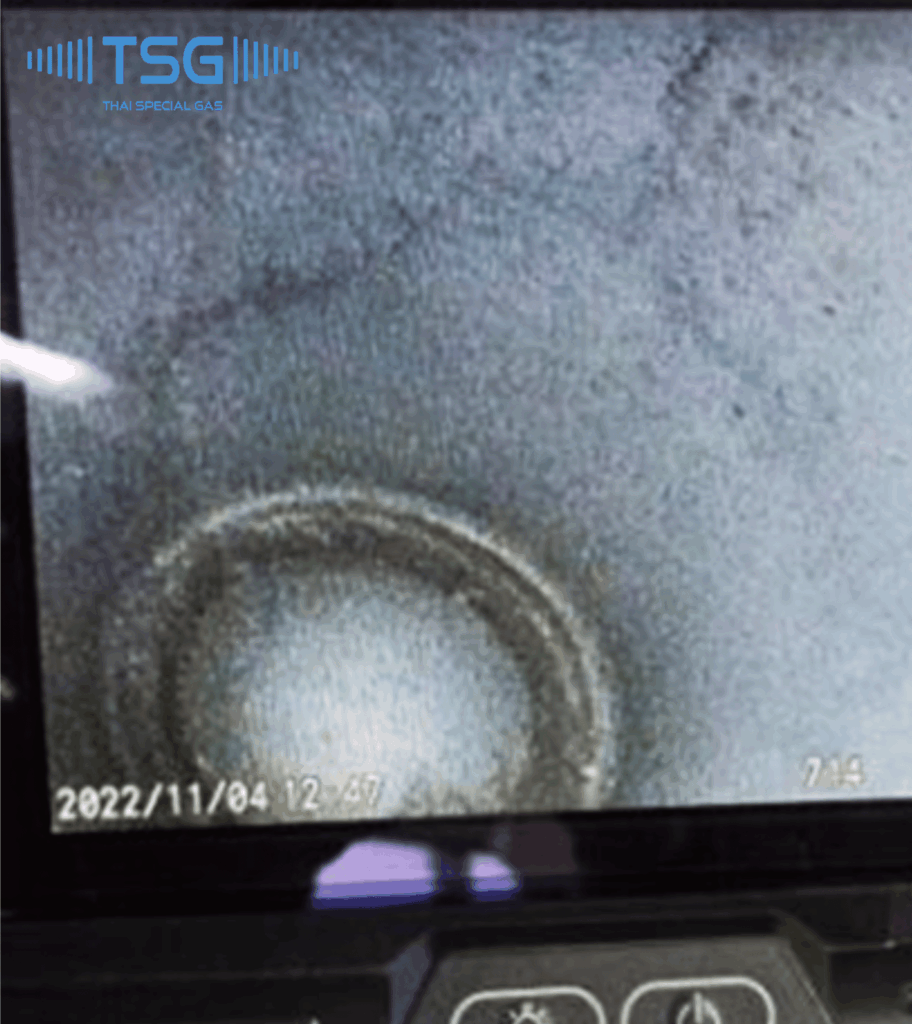

- การตรวจด้วยสายตาภายในถัง (Internal Visual Inspection): ไม่เหมาะกับการตรวจประจำวันในไลน์บรรจุ แต่ใช้เมื่อมีข้อสงสัยว่าเกิดการกัดกร่อนขึ้นภายใน
- การตรวจสอบน้ำหนักคงที่และการทดสอบด้วยการเคาะ (Tare Weight Checks & Hammer Test): เป็นวิธีที่ง่ายและประหยัด แต่ตรวจพบได้เฉพาะการกัดกร่อนรุนแรงในสภาพกว้าง (Heavy generalized corrosion) เท่านั้น ไม่สามารถตรวจพบการกัดกร่อนเฉพาะจุด (Localized corrosion) เช่น การกัดกร่อนแบบเส้น แบบหลุม หรือตามรอยแยกได้ จึงมีความเสี่ยง จึงมีความเสี่ยงที่จะประเมินความแข็งแรงผิดพลาด เนื่องจากบริเวณที่ถูกกัดกร่อน
อันตรายแฝงจากน้ำยาตรวจรอยรั่วท่อก๊าซที่ไม่ได้มาตรฐาน

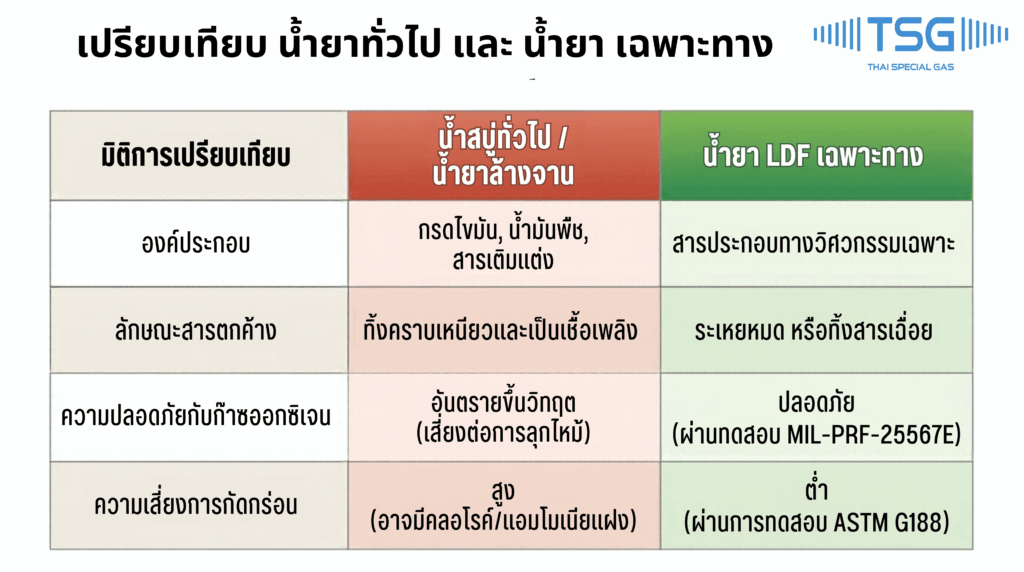

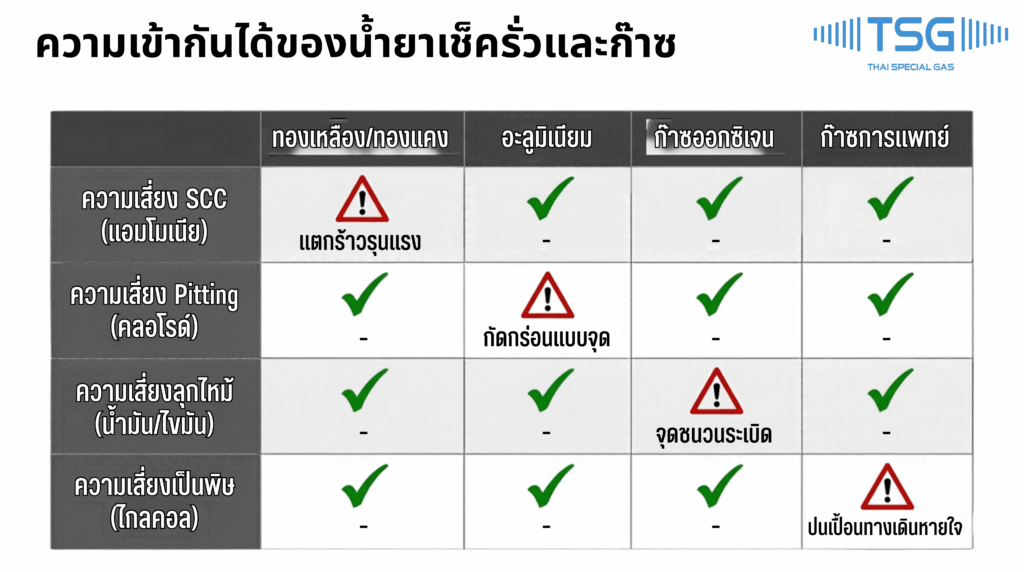

การใช้น้ำยาตรวจรอยรั่วที่ไม่เหมาะสม เช่น สบู่ผสมเองหรือน้ำยาล้างจาน อาจนำไปสู่อุบัติเหตุร้ายแรงและสร้างความเสียหายต่อระบบท่อก๊าซได้จาก 3 สาเหตุหลัก
- โลหะกัดกร่อนและแตกร้าว: สารแอมโมเนียและคลอไรด์ในน้ำยาจะทำปฏิกิริยากับวาล์วทองเหลืองและท่ออะลูมิเนียม ทำให้เกิดการแตกร้าวจากความเค้น (SCC)
- เสี่ยงไฟไหม้และระเบิด: คราบตกค้างจากสบู่ทั่วไปหรือน้ำยาบางชนิดที่ไม่ได้มาตรฐาน อาจติดไฟได้ง่ายเมื่อสัมผัสกับก๊าซออกซิเจนแรงดันสูง
- ปนเปื้อนก๊าซการแพทย์และอาหาร: คราบน้ำยาที่แห้งอาจหลุดร่อนและปนเปื้อนเข้าไปในก๊าซ ซึ่งเป็นอันตรายอย่างยิ่งหากถูกสูดดมโดยผู้ป่วยหรือปะปนในผลิตภัณฑ์อาหาร

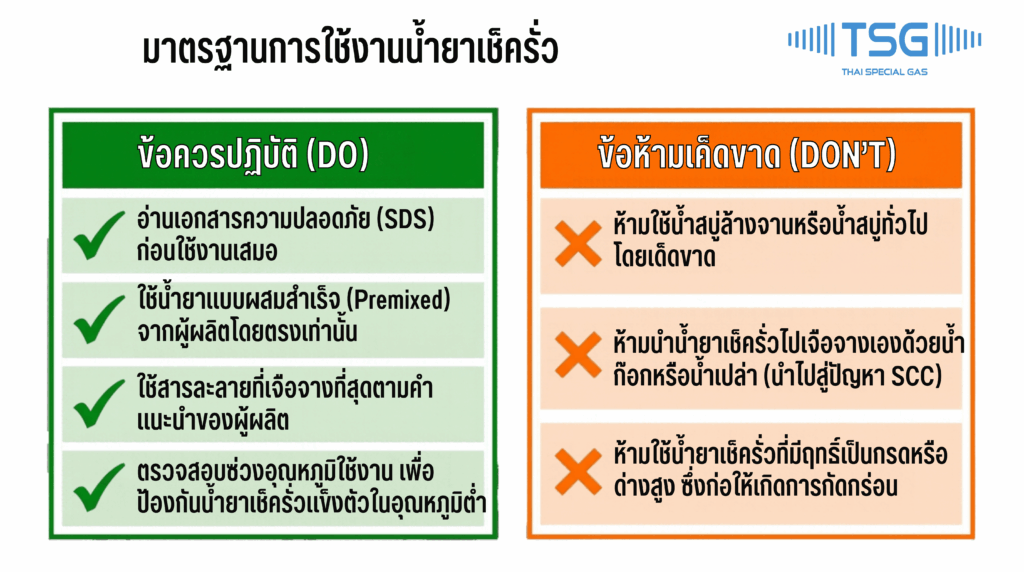

เพื่อความปลอดภัยสูงสุด ควรหลีกเลี่ยงการใช้สบู่ทั่วไปผสมเองอย่างเด็ดขาด และหันมาใช้น้ำยาตรวจรอยรั่วสำเร็จรูปที่ผ่านการรับรองว่าปราศจากแอมโมเนีย คลอไรด์ และสารติดไฟ พร้อมทั้งตรวจสอบเอกสารความปลอดภัย (SDS) ก่อนใช้งานทุกครั้ง การเปลี่ยนมาใช้น้ำยาที่ถูกต้องจะช่วยคุ้มครองทั้งอายุการใช้งานของอุปกรณ์ ความปลอดภัยของพนักงาน และผู้ใช้งานปลายทางได้อย่างแท้จริง

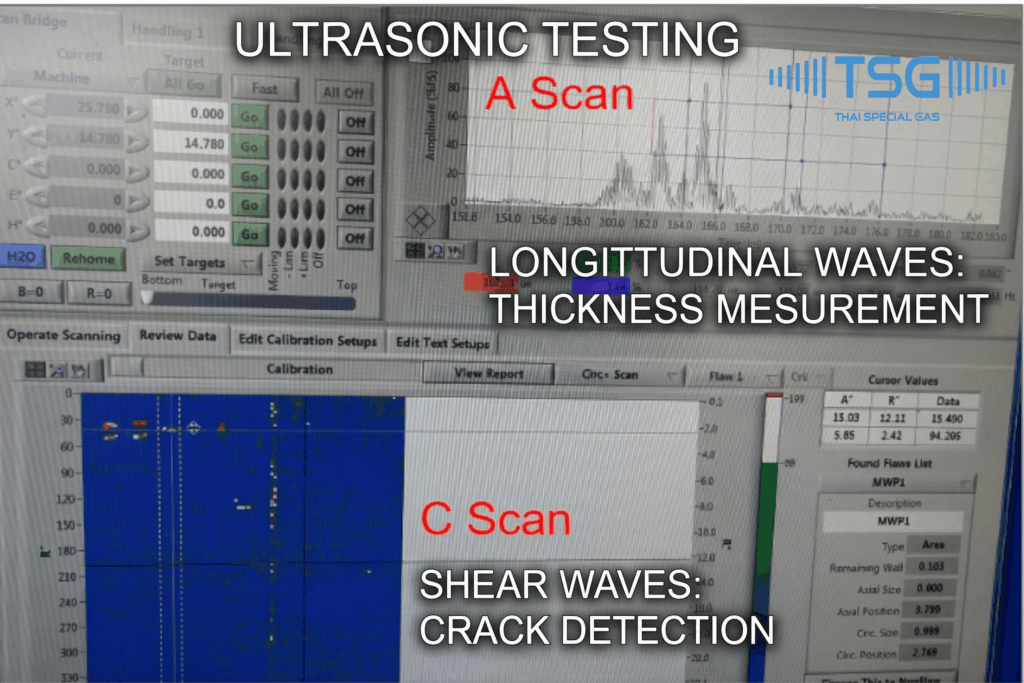

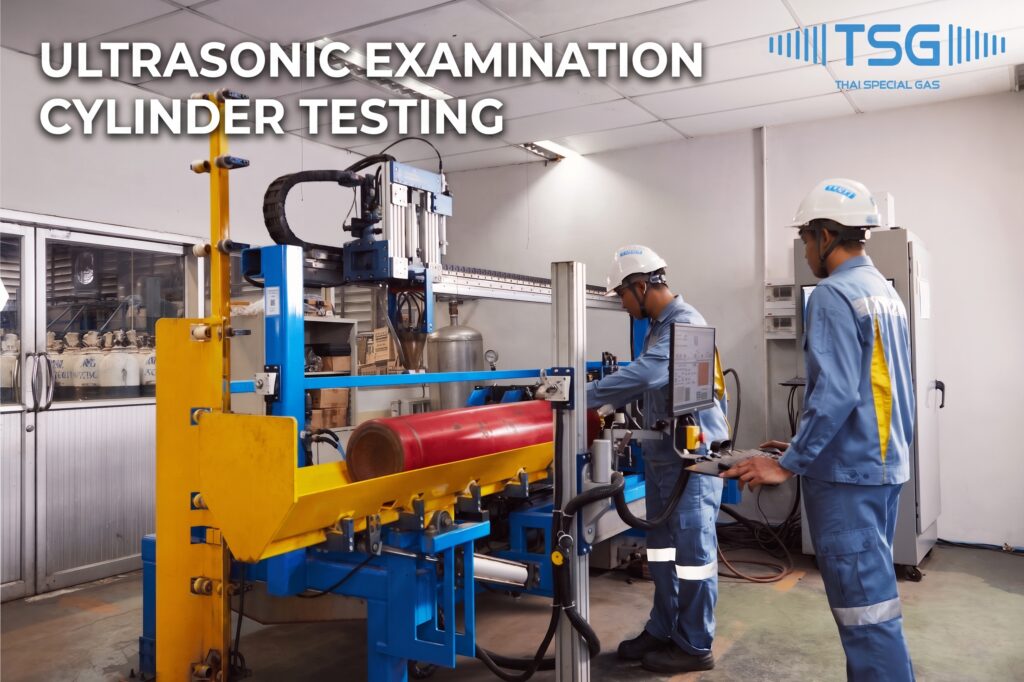

เครื่อง UE (Ultrasonic Examination) หรือการทดสอบด้วยคลื่นเสียงความถี่สูง มาใช้ในการทดสอบและตรวจสอบสภาพถังก๊าซ ถือเป็นนวัตกรรมที่ก้าวหน้าและเป็นประโยชน์อย่างยิ่งต่อลูกค้าของ บริษัท ไทยสเปเชี่ยลแก๊ส (TSG) โดยมีข้อดีที่โดดเด่นดังต่อไปนี้ครับ:
- ป้องกันปัญหาความชื้นและสนิมภายในถังได้อย่างเด็ดขาด (100% Moisture-Free) การทดสอบแบบดั้งเดิม (Hydrostatic Test) จะต้องอัดน้ำเข้าไปในท่อ ซึ่งเสี่ยงต่อการเกิดความชื้นตกค้างและนำไปสู่ปัญหาการเกิดสนิม (Internal Corrosion) แต่การใช้เครื่อง UE เป็นการทดสอบด้วยคลื่นเสียงโดย ไม่ต้องใช้น้ำเลย ทำให้ภายในถังแห้งสนิท เหมาะสมอย่างยิ่งสำหรับก๊าซพิเศษ (Specialty Gases) ก๊าซความบริสุทธิ์สูง (High Purity Gases) และก๊าซทางการแพทย์ ที่ห้ามมีความชื้นเจือปน

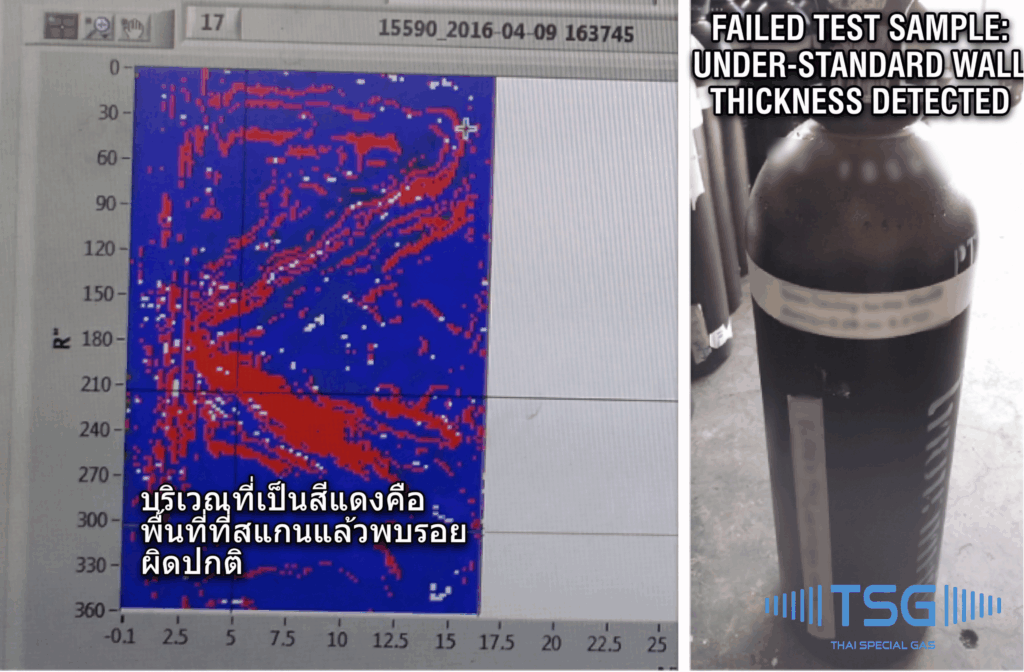

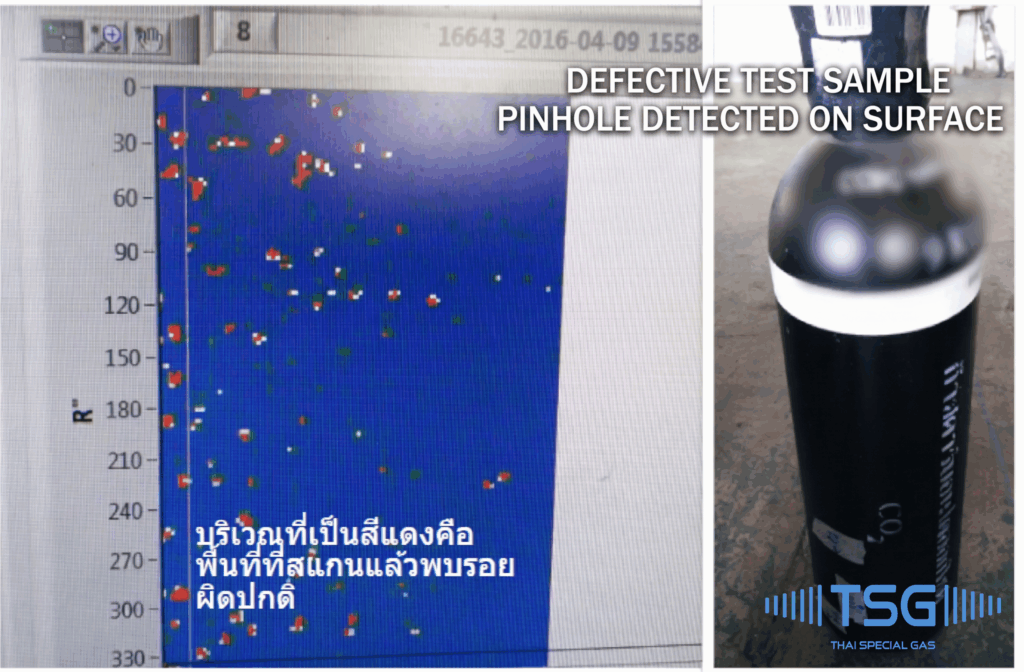

- ความแม่นยำสูงในการตรวจหาความผิดปกติ (High Precision Flaw Detection) คลื่นเสียงความถี่สูงสามารถสแกนทะลุผ่านเนื้อโลหะเพื่อตรวจหารอยร้าวขนาดเล็ก (Micro-cracks) รอยตามด การกัดกร่อน ทั้งภายนอกและภายในได้อย่างแม่นยำ นอกจากนี้ยังสามารถวัดความหนาของผนังถัง (Wall Thickness) เพื่อประเมินความแข็งแรงได้อย่างละเอียด ซึ่งบางครั้งการมองด้วยตาเปล่าหรือการทดสอบแบบอื่นไม่สามารถตรวจพบได้
- ลดความบอบช้ำและยืดอายุการใช้งานของถังก๊าซ (Non-Destructive & Reduces Wear) ในกระบวนการทดสอบด้วย UE หลายๆ รุ่น ไม่จำเป็นต้องถอดวาล์วออกจากคอถัง (ขึ้นอยู่กับเทคนิคที่ใช้) ซึ่งช่วยลดความเสี่ยงที่เกลียววาล์วหรือคอถังจะชำรุดจากการถอดเข้าถอดออกบ่อยๆ ทำให้ถังก๊าซของลูกค้ามีอายุการใช้งานที่ยาวนานและสมบูรณ์ยิ่งขึ้น
- รวดเร็วและลดระยะเวลาในการส่งมอบ (Faster Turnaround Time) เนื่องจากไม่ต้องผ่านขั้นตอนที่ยุ่งยาก เช่น การเติมน้ำ การทำแรงดัน การเทน้ำทิ้ง และการนำถังไปอบแห้งให้สนิท (Baking/Drying) การใช้เครื่อง UE จึงช่วยลดระยะเวลาในกระบวนการตรวจสอบ (Periodic Inspection) ลงได้อย่างมาก ทำให้บริษัทฯ สามารถส่งมอบถังก๊าซที่ได้มาตรฐานกลับคืนสู่ลูกค้าได้รวดเร็วยิ่งขึ้น ไม่กระทบต่อแผนการผลิตของลูกค้า
- ยกระดับความปลอดภัยและความเชื่อมั่นสูงสุด (Maximum Safety Assurance) เมื่อลูกค้าทราบว่าถังก๊าซได้รับการตรวจสอบด้วยเทคโนโลยี UE ที่เป็นที่ยอมรับในระดับสากลตามมาตรฐาน ISO จะช่วยสร้างความมั่นใจว่าถังก๊าซทุกใบมีความปลอดภัยสูงสุดในการนำไปใช้งานในโรงงานหรือห้องปฏิบัติการ ลดความเสี่ยงต่ออุบัติเหตุจากการระเบิดหรือรั่วซึม
ไทยสเปเชี่ยลแก๊ส ยกระดับมาตรฐานความปลอดภัยและก๊าซความบริสุทธิ์สูงด้วยเทคโนโลยี UE
บริษัท ไทยสเปเชี่ยลแก๊ส ตอกย้ำความเป็นผู้นำในอุตสาหกรรมก๊าซพิเศษ (Specialty Gas) ด้วยการลงทุนในเทคโนโลยีการตรวจสอบขั้นสูง UE (Ultrasonic Examination) เพื่อเพิ่มความแม่นยำในการตรวจหาความผิดปกติของท่อบรรจุและป้องกันรอยรั่วขนาดเล็กได้อย่างเด็ดขาด
การนำเทคโนโลยี UE มาใช้ ถือเป็นการสร้างมาตรฐานใหม่ (New Standard) ที่ช่วย:
รักษาสภาพความบริสุทธิ์สูงสุด: ป้องกันการปนเปื้อนของความชื้นและสิ่งเจือปน
ยกระดับความปลอดภัย: ลดความเสี่ยงในการปฏิบัติงานและยืดอายุการใช้งานอุปกรณ์
สร้างความมั่นใจให้ทุกอุตสาหกรรมสำคัญ: ตอบโจทย์การใช้งานที่มีความละเอียดอ่อนสูง ทั้งในภาคการแพทย์ ห้องปฏิบัติการวิเคราะห์วิจัย และอุตสาหกรรมเซมิคอนดักเตอร์
เรามุ่งมั่นพัฒนานวัตกรรมอย่างต่อเนื่อง เพื่อส่งมอบผลิตภัณฑ์ที่สมบูรณ์แบบ พร้อมเติบโตอย่างยั่งยืนเคียงข้างความสำเร็จและความปลอดภัยของลูกค้าในทุกๆ ก้าว
